Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı (LC1D09M7)
9 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
Kontaktör motor gücü kW
2,2 kW -de 220...230 V AC 50/60 Hz (AC-3) 4 kW -de 380...400 V AC 50/60 Hz (AC-3) 4 kW -de 415...440 V AC 50/60 Hz (AC-3) 5,5 kW -de 500 V AC 50/60 Hz (AC-3) 5,5 kW -de 660...690 V AC 50/60 Hz (AC-3) 2,2 kW -de 400 V AC 50/60 Hz (AC-4)
Kontaktör motor power HP (UL / CSA)
1 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 2 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 2 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 7,5 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar 0,33 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
kontrol devresi tipi (LC1D09M7)
AC -de 50/60 Hz
kontrol devresi gerilimi
220 V AC 50/60 Hz
yardımcı kontak düzenleme
1 NA + 1 NK
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunIEC 60947
aşırı gerilim kategorisi
III
[Ith] klasik açık hava termik akımı
25 A -de <60 °C için güç devresi 10 A -de <60 °C için sinyalleme devresi
Irms nominal kapama kapasitesi
250 A -de 440 V için güç devresi 'e uygunIEC 60947 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
Kontaktör nominal kesme kapasitesi
250 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
105 A -de <40 °C - 10 s için güç devresi 210 A -de <40 °C - 1 s için güç devresi 30 A -de <40 °C - 10 min için güç devresi 61 A -de <40 °C - 1 min için güç devresi 100 A - 1 s için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi
ilgili sigorta değeri (lc1d09m7)
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 25 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 20 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
ortalama empedans
2,5 mOhm - Ith 25 A 50 Hz için güç devresi
[Ui] nominal yalıtım voltajı
Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali
elektrik dayanıklılığı (lc1d09m7)
0,6 Mcycles 25 A AC-1 Ue'de <= 440 V 2 Mcycles 9 A AC-3 Ue'de <= 440 V
kutup başına güç dağılımı (LC1D09M7)
1,56 W AC-1 0,2 W AC-3
Front cover
Ile
montaj desteği (LC1D09M7)
Plaka Ray
standartlar
CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Kontaktör Ürün sertifikaları
BV LROS (Lloyds register of shipping) UL GOST GL DNV CSA RINA CCC
bağlantılar - terminaller (LC1D09M7)
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
sıkma torku (LC1D09M7)
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
çalışma süresi (LC1D09M7)
12...22 msn kapama 4...19 msn açma
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

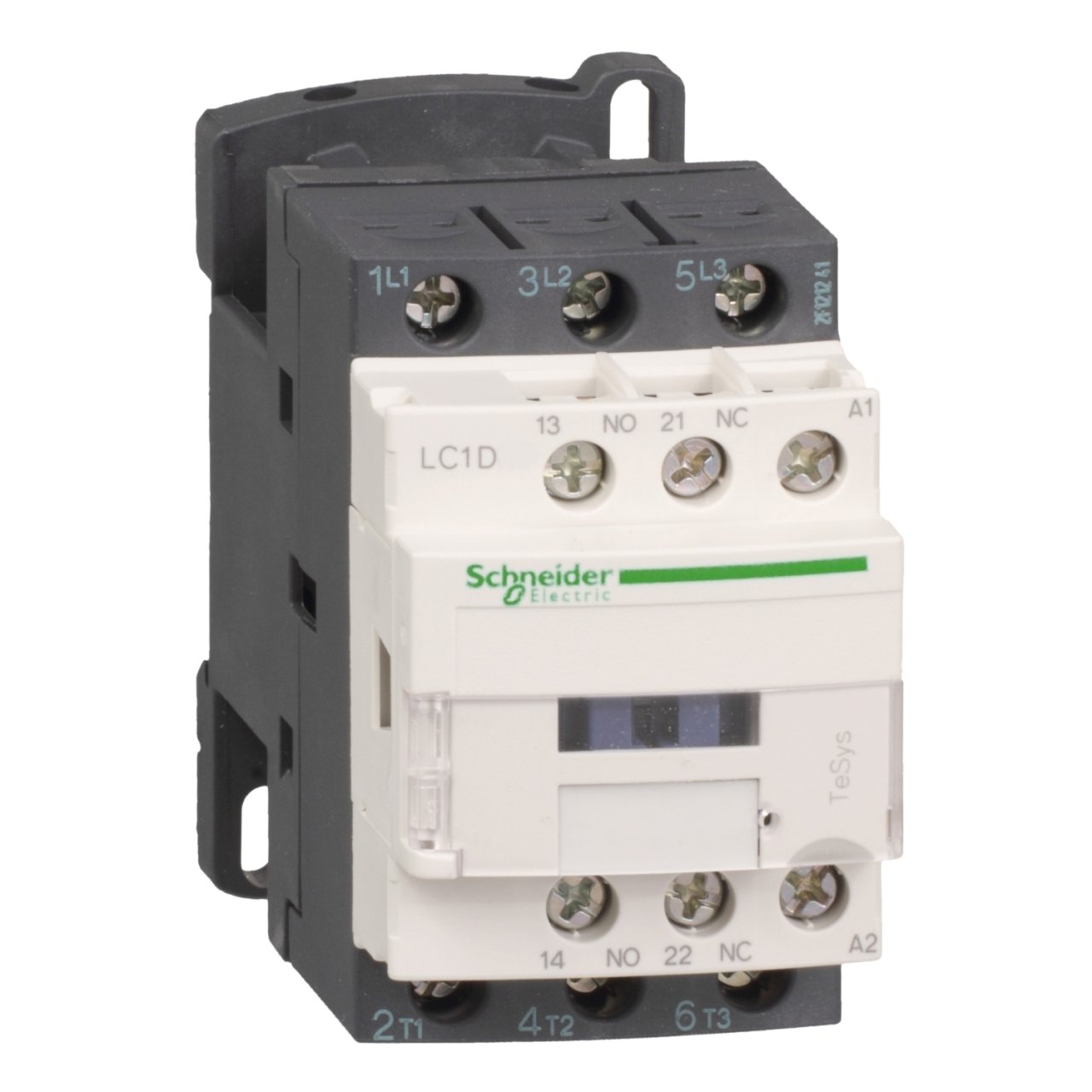

LC1D09M7 9A (4 KW) 220V AC Bobinli Trifaze Güç KontaktörüSchneider LC1D09M7 9A AC Bobinli trifaze güç Kontaktör en uygun fiyatla Hareket Otomasyon'da satın alın! LC1D09M7 ürününü tek tıkla alabilirsiniz.LC1D09M7
