Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı
25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 12 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
motor gücü kW
3 kW -de 220...230 V AC 50/60 Hz (AC-3) 5,5 kW -de 380...400 V AC 50/60 Hz (AC-3) 5,5 kW -de 415...440 V AC 50/60 Hz (AC-3) 7,5 kW -de 500 V AC 50/60 Hz (AC-3) 7,5 kW -de 660...690 V AC 50/60 Hz (AC-3) 3,7 kW -de 400 V AC 50/60 Hz (AC-4)
motor power HP (UL / CSA)
0,5 hp -de 115 V AC 50/60 Hz için 1 faz motorlar 2 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 3 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 3 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 7,5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 10 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
LC1D12BD kontrol devresi tipi
DC standart
kontrol devresi gerilimi
24 V DC
yardımcı kontak düzenleme
1 NA + 1 NK - Schneider
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunIEC 60947
aşırı gerilim kategorisi
III
[Ith] klasik açık hava termik akımı
25 A -de <60 °C için güç devresi 10 A -de <60 °C için sinyalleme devresi
LC1D12BD Irms nominal kapama kapasitesi
250 A -de 440 V için güç devresi 'e uygunIEC 60947 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
nominal kesme kapasitesi
250 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
105 A -de <40 °C - 10 s için güç devresi 210 A -de <40 °C - 1 s için güç devresi 30 A -de <40 °C - 10 min için güç devresi 61 A -de <40 °C - 1 min için güç devresi 100 A - 1 s için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi
LC1D12BD ilgili sigorta değeri
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 25 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
LC1D12BD ortalama empedans
2,5 mOhm - Ith 25 A 50 Hz için güç devresi
[Ui] nominal yalıtım voltajı
Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali
elektrik dayanıklılığı
2 Mcycles 12 A AC-3 Ue'de <= 440 V 0,8 Mcycles 25 A AC-1 Ue'de <= 440 V
kutup başına güç dağılımı
0,36 W AC-3 1,56 W AC-1
Front cover
Ile
montaj desteği
Plaka Ray
LC1D12BD standartlar
CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Schneider LC1D12BD Ürün sertifikaları
BV CSA DNV RINA GL GOST LROS (Lloyds register of shipping) CCC UL
bağlantılar - terminaller
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Schneider LC1D12BD sıkma torku
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
LC1D12BD çalışma süresi
53.55...72.45 msn kapama 16...24 msn açma
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

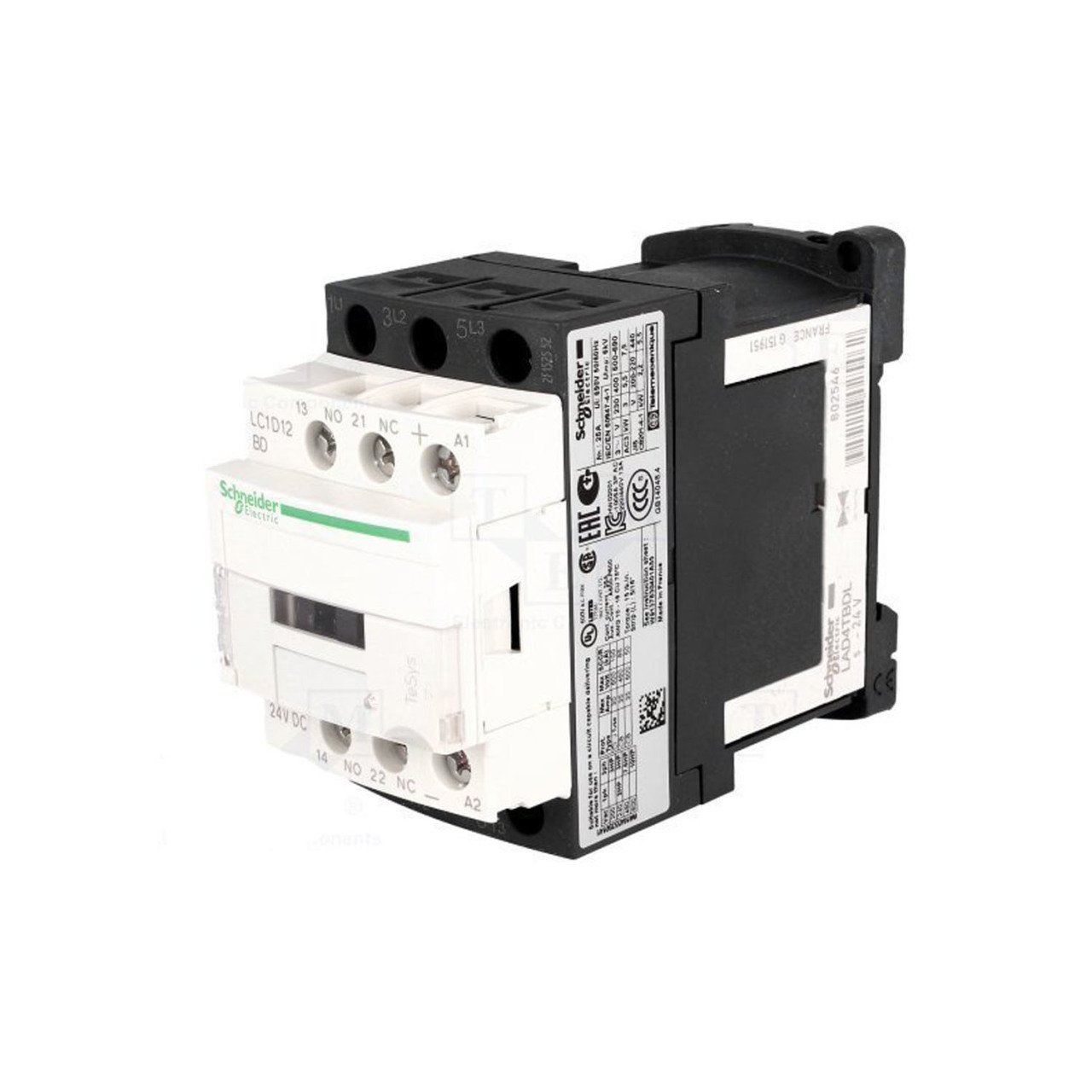

LC1D12BD Schneider 12A (5,5 KW) 24V DC Bobinli Trifaze Güç KontaktörüSchneider LC1D12BD 12A 5,5kw 24V DC Bobinli Trifaze Güç Kontaktörü en uygun fiyatla Hareket Otomasyon'da satın alın! LC1D12BD ürününü tek tıkla alabilirsiniz.LC1D12BD
