Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı
25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 12 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
Kontaktör motor gücü kW
3 kW -de 220...230 V AC 50/60 Hz (AC-3) 5,5 kW -de 380...400 V AC 50/60 Hz (AC-3) 5,5 kW -de 415...440 V AC 50/60 Hz (AC-3) 7,5 kW -de 500 V AC 50/60 Hz (AC-3) 7,5 kW -de 660...690 V AC 50/60 Hz (AC-3) 3,7 kW -de 400 V AC 50/60 Hz (AC-4)
motor power HP (UL / CSA)
0,5 hp -de 115 V AC 50/60 Hz için 1 faz motorlar 2 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 3 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 3 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 7,5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 10 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
kontrol devresi tipi (LC1D12M7)
AC -de 50/60 Hz
Kontaktör kontrol devresi gerilimi
220 V AC 50/60 Hz
yardımcı kontak düzenleme (LC1D12M7)
1 NA + 1 NK
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunIEC 60947
aşırı gerilim kategorisi (LC1D12M7)
III
[Ith] klasik açık hava termik akımı
25 A -de <60 °C için güç devresi 10 A -de <60 °C için sinyalleme devresi
Irms nominal kapama kapasitesi (LC1D12M7)
250 A -de 440 V için güç devresi 'e uygunIEC 60947 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
nominal kesme kapasitesi
250 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı (LC1D12M7)
105 A -de <40 °C - 10 s için güç devresi 210 A -de <40 °C - 1 s için güç devresi 30 A -de <40 °C - 10 min için güç devresi 61 A -de <40 °C - 1 min için güç devresi 100 A - 1 s için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi
Kontaktör ilgili sigorta değeri
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 25 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
Kontaktör ortalama empedans
2,5 mOhm - Ith 25 A 50 Hz için güç devresi
[Ui] nominal yalıtım voltajı
Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali
elektrik dayanıklılığı
2 Mcycles 12 A AC-3 Ue'de <= 440 V 0,8 Mcycles 25 A AC-1 Ue'de <= 440 V
CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Ürün sertifikaları (LC1D12M7)
BV GOST CSA RINA LROS (Lloyds register of shipping) DNV UL GL CCC
bağlantılar - terminaller
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
sıkma torku
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
çalışma süresi (LC1D12M7)
12...22 msn kapama 4...19 msn açma
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık (LC1D12M7)
15 Mcycles
maximum operating rate
3600 cyc/h -de <60 °C
bobin teknolojisi
Yerleşik süpresör modülü olmadan
kontrol devresi gerilim limitleri
Düşme: 0,3...0,6 Uc AC 50/60 Hz 60 °C) Çalışma: 0,8...1,1 Uc AC 50 Hz 60 °C) Çalışma: 0,85...1,1 Uc AC 60 Hz 60 °C)
VA cinsinden kalkış gücü
70 VA 60 Hz 0,75 20 °C) 70 VA 50 Hz 0,75 20 °C)
VA cinsinden tutma güç tüketimi
7,5 VA 60 Hz 0,3 20 °C) 7 VA 50 Hz 0,3 20 °C)
ısı dağılımı
2…3 W -de 50/60 Hz
yardımcı kontak tipi
tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
sinyalleme devre frekansı
25...400 Hz
minimum anahtarlama akımı
5 mA için sinyalleme devresi
minimum anahtarlama gerilimi
17 V için sinyalleme devresi
çakışmama süresi
1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
yalıtım direnci
> 10 MOhm için sinyalleme devresi
bobin teknolojisi
Yerleşik süpresör modülü olmadan
kontrol devresi gerilim limitleri
Düşme: 0,3...0,6 Uc AC 50/60 Hz 60 °C) Çalışma: 0,8...1,1 Uc AC 50 Hz 60 °C) Çalışma: 0,85...1,1 Uc AC 60 Hz 60 °C)
VA cinsinden kalkış gücü
70 VA 60 Hz 0,75 20 °C) 70 VA 50 Hz 0,75 20 °C)
VA cinsinden tutma güç tüketimi
7,5 VA 60 Hz 0,3 20 °C) 7 VA 50 Hz 0,3 20 °C)
ısı dağılımı
2…3 W -de 50/60 Hz
yardımcı kontak tipi
tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
sinyalleme devre frekansı
25...400 Hz
minimum anahtarlama akımı
5 mA için sinyalleme devresi
minimum anahtarlama gerilimi
17 V için sinyalleme devresi
çakışmama süresi
1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
yalıtım direnci
> 10 MOhm için sinyalleme devresi
OrtamIP koruma derecesi
IP20 ön yüz 'e uygunIEC 60529
koruyucu bakım
TH 'e uygunIEC 60068-2-30
kirletme derecesi
3
Nominal çalışma ortam sıcaklığı
-5…60 °C
Depolama ortam koşulları
-60…80 °C
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı
-40…70 °C Uc'de
çalışma yüksekliği
3000 m olmadan
yangına dayanıklılık
850 °C 'e uygunIEC 60695-2-1
alev geciktirici
V1 'e uygunUL 94
mekanik dayanıklılık
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz Şoklar kontaktör açık: 11 msn için 10 Gn Şoklar kontaktör kapalı: 11 msn için 15 Gn

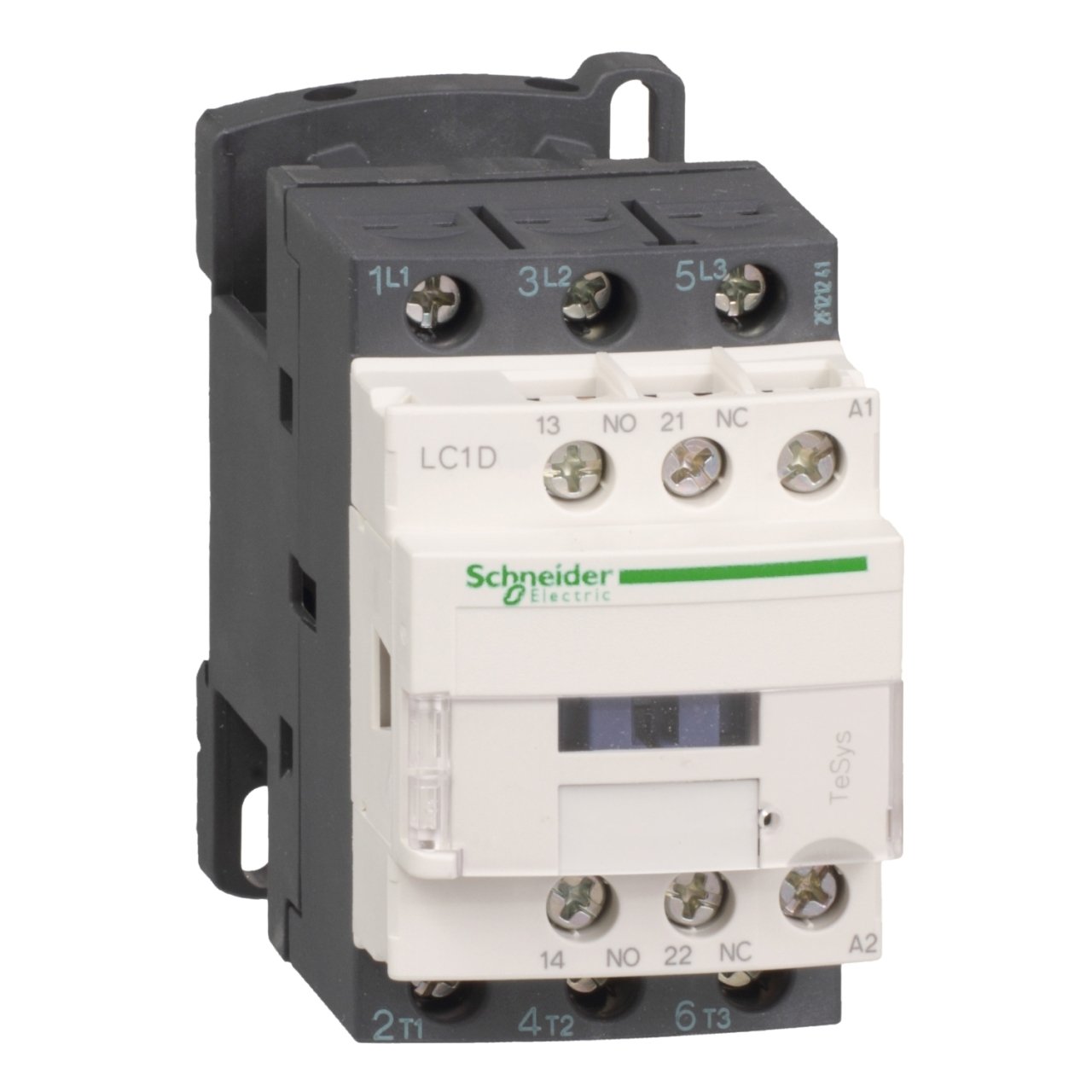

LC1D12M7 12A (5,5 KW) 220VAC Bobinli Trifaze Güç KontaktörüSchneider LC1D12M7 12A AC Bobinli trifaze güç Kontaktör en uygun fiyatla Hareket Otomasyon'da satın alın! LC1D12M7 ürününü tek tıkla alabilirsiniz.LC1D12M7
