Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı
50 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 38 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
motor gücü kW
18,5 kW -de 500 V AC 50/60 Hz (AC-3) 18,5 kW -de 660...690 V AC 50/60 Hz (AC-3) 7,5 kW -de 400 V AC 50/60 Hz (AC-4) 18,5 kW -de 380...400 V AC 50/60 Hz (AC-3) 9 kW -de 220...230 V AC 50/60 Hz (AC-3) 18,5 kW -de 415...440 V AC 50/60 Hz (AC-3)
motor power HP (UL / CSA)
10 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 10 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 5 hp -de 240 V AC 50/60 Hz için 1 faz motorlar 20 hp -de 480 V AC 50/60 Hz için 3 faz motorlar 25 hp -de 600 V AC 50/60 Hz için 3 faz motorlar
kontrol devresi tipi
AC -de 50/60 Hz
kontrol devresi gerilimi
220 V AC 50/60 Hz
yardımcı kontak düzenleme
1 NA + 1 NK
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunIEC 60947
aşırı gerilim kategorisi
III
[Ith] klasik açık hava termik akımı
10 A -de <60 °C için sinyalleme devresi 50 A -de <60 °C için güç devresi
Irms nominal kapama kapasitesi
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1 550 A -de 440 V için güç devresi 'e uygunIEC 60947
nominal kesme kapasitesi
550 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
60 A -de <40 °C - 10 min için güç devresi 430 A -de <40 °C - 1 s için güç devresi 150 A -de <40 °C - 1 min için güç devresi 310 A -de <40 °C - 10 s için güç devresi 100 A - 1 s için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi
ilgili sigorta değeri
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 63 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
ortalama empedans
2 mOhm - Ith 50 A 50 Hz için güç devresi
[Ui] nominal yalıtım voltajı
Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1
elektrik dayanıklılığı
1,4 Mcycles 50 A AC-1 Ue'de <= 440 V 1,4 Mcycles 38 A AC-3 Ue'de <= 440 V
kutup başına güç dağılımı
5 W AC-1 3 W AC-3
Front cover
Ile
montaj desteği
Ray Plaka
standartlar
CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Ürün sertifikaları
LROS (Lloyds register of shipping) BV GL DNV RINA CCC GOST UL CSA
bağlantılar - terminaller
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5…10 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 2,5…10 mm²esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…10 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm²esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5…10 mm²katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 2,5…10 mm²katı kablo uçsuz
sıkma torku
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
çalışma süresi
4...19 msn açma 12...22 msn kapama
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

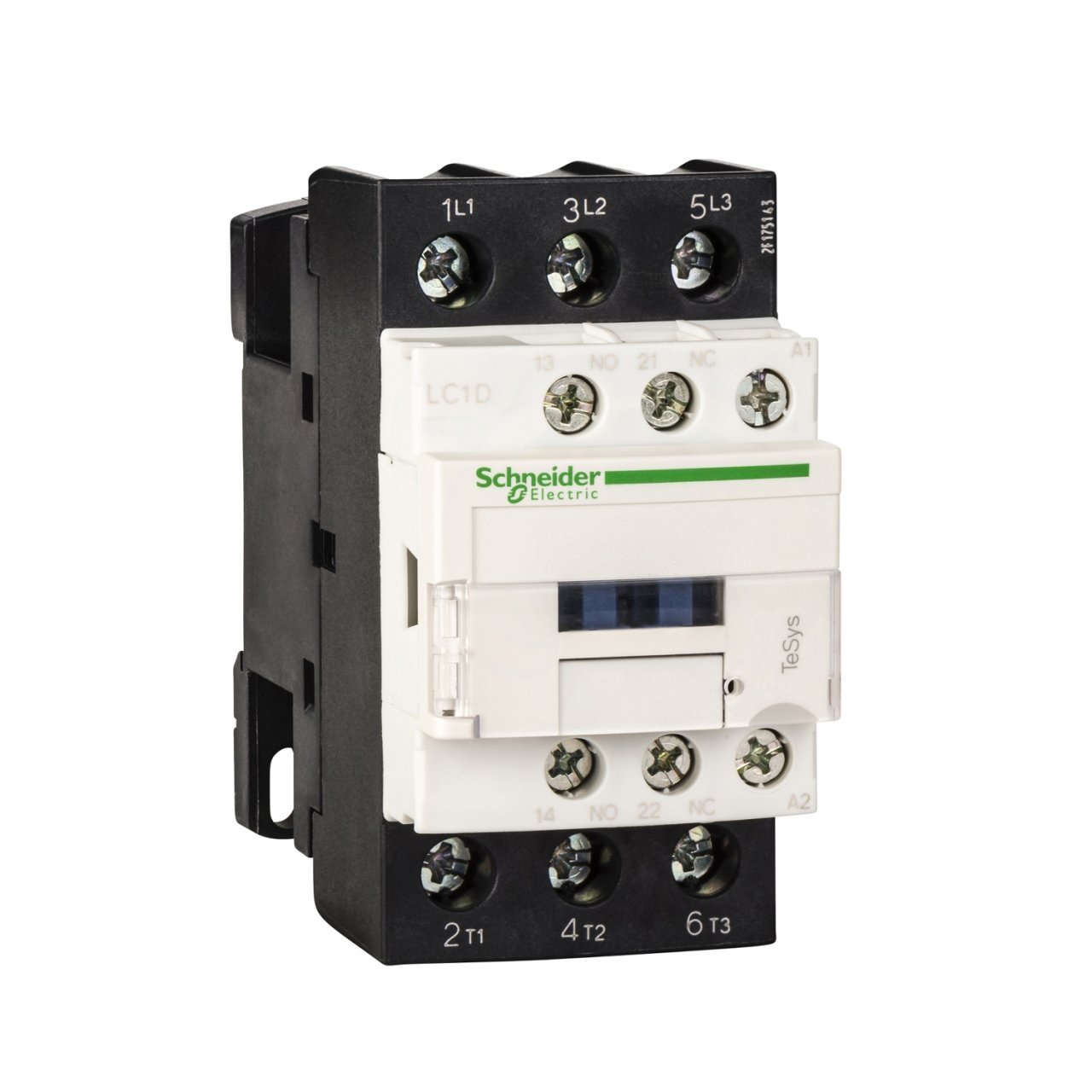

LC1D38M7 38A (18,5 KW) 220VAC Bobinli Trifaze Güç KontaktörüSchneider LC1D38M7 38A AC Bobinli trifaze güç Kontaktör en uygun fiyatla Hareket Otomasyon'da satın alın! LC1D38M7 ürününü tek tıkla alabilirsiniz.LC1D38M7
