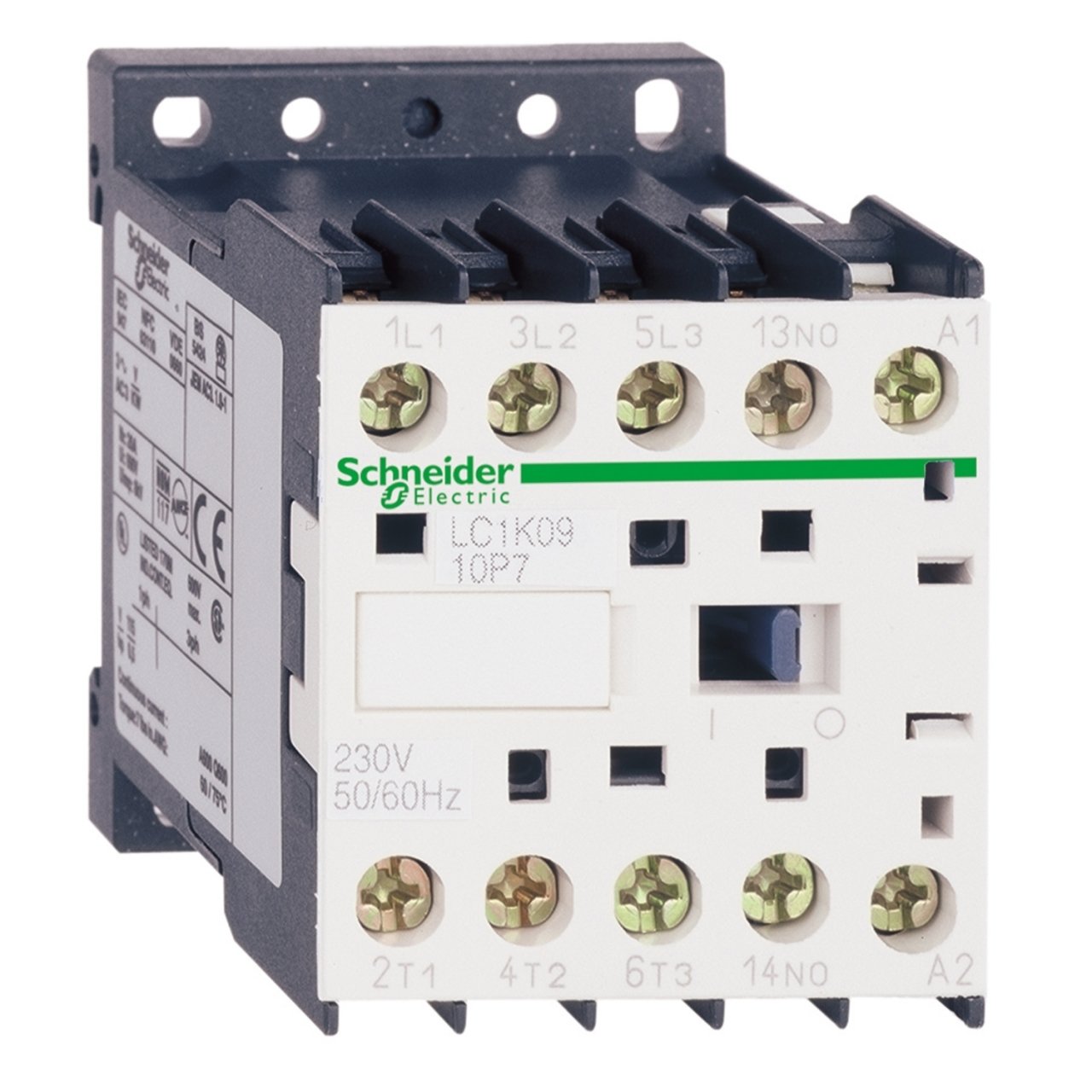

Güç devresi: 690 V AC 50/60 Hz Sinyalleme devresi: 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı
16 A -de <= 440 V AC-3 için güç devresi 20 A -de <= 690 V AC-1 için güç devresi
kontrol devresi tipi
AC -de 50/60 Hz
kontrol devresi gerilimi
24 V AC 50/60 Hz
motor gücü kW
4 kW -de 480 V AC 50/60 Hz 4 kW -de 500...600 V AC 50/60 Hz 4 kW -de 660...690 V AC 50/60 Hz 5,5 kW -de 440 V AC 50/60 Hz 4 kW -de 220...230 V AC 50/60 Hz 7,5 kW -de 380...415 V AC 50/60 Hz
yardımcı kontak düzenleme
1 NK
[Uimp] nominal darbe dayanım voltajı
8 kV
aşırı gerilim kategorisi
III
[Ith] klasik açık hava termik akımı
20 A -de <50 °C için güç devresi 10 A -de <50 °C için sinyalleme devresi
Irms nominal kapama kapasitesi
110 A AC için sinyalleme devresi 'e uygunIEC 60947 160 A AC için güç devresi 'e uygunNF C 63-110 160 A AC için güç devresi 'e uygunIEC 60947
nominal kesme kapasitesi
110 A -de 440 V 'e uygunIEC 60947 80 A -de 500 V 'e uygunIEC 60947 70 A -de 660...690 V 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
115 A -de <50 °C - 1 s için güç devresi 105 A -de <50 °C - 5 s için güç devresi 100 A -de <50 °C - 10 s için güç devresi 75 A -de <50 °C - 30 s için güç devresi 55 A -de <50 °C - 1 min için güç devresi 50 A -de <50 °C - 3 min için güç devresi 25 A -de <50 °C - >= 15 min için güç devresi 80 A - 1 s için sinyalleme devresi 90 A - 500 ms için sinyalleme devresi 110 A - 100 ms için sinyalleme devresi
ilgili sigorta değeri
25 A gG -de <= 440 V için güç devresi 25 A aM için güç devresi 10 A gG için sinyalleme devresi 'e uygunIEC 60947 10 A gG için sinyalleme devresi 'e uygunVDE 0660
ortalama empedans
3 mOhm - Ith 20 A 50 Hz için güç devresi
[Ui] nominal yalıtım voltajı
Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Sinyalleme devresi: 600 V 'e uygunUL 508 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
maximum operating rate
3600 cyc/h
yardımcı kontak tipi
tip anlık 1 NK
sinyalleme devre frekansı
<= 400 Hz
minimum anahtarlama akımı
5 mA için sinyalleme devresi
minimum anahtarlama gerilimi
17 V için sinyalleme devresi
montaj desteği
Ray Plaka
sıkma torku
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
çalışma süresi
10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
çakışmama mesafesi
0,5 mm
Mekanik dayanıklılık
10 Mcycles
elektrik dayanıklılığı
1,3 Mcycles 16 A AC-3 Ue'de <= 440 V
mekanik dayanıklılık
Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
