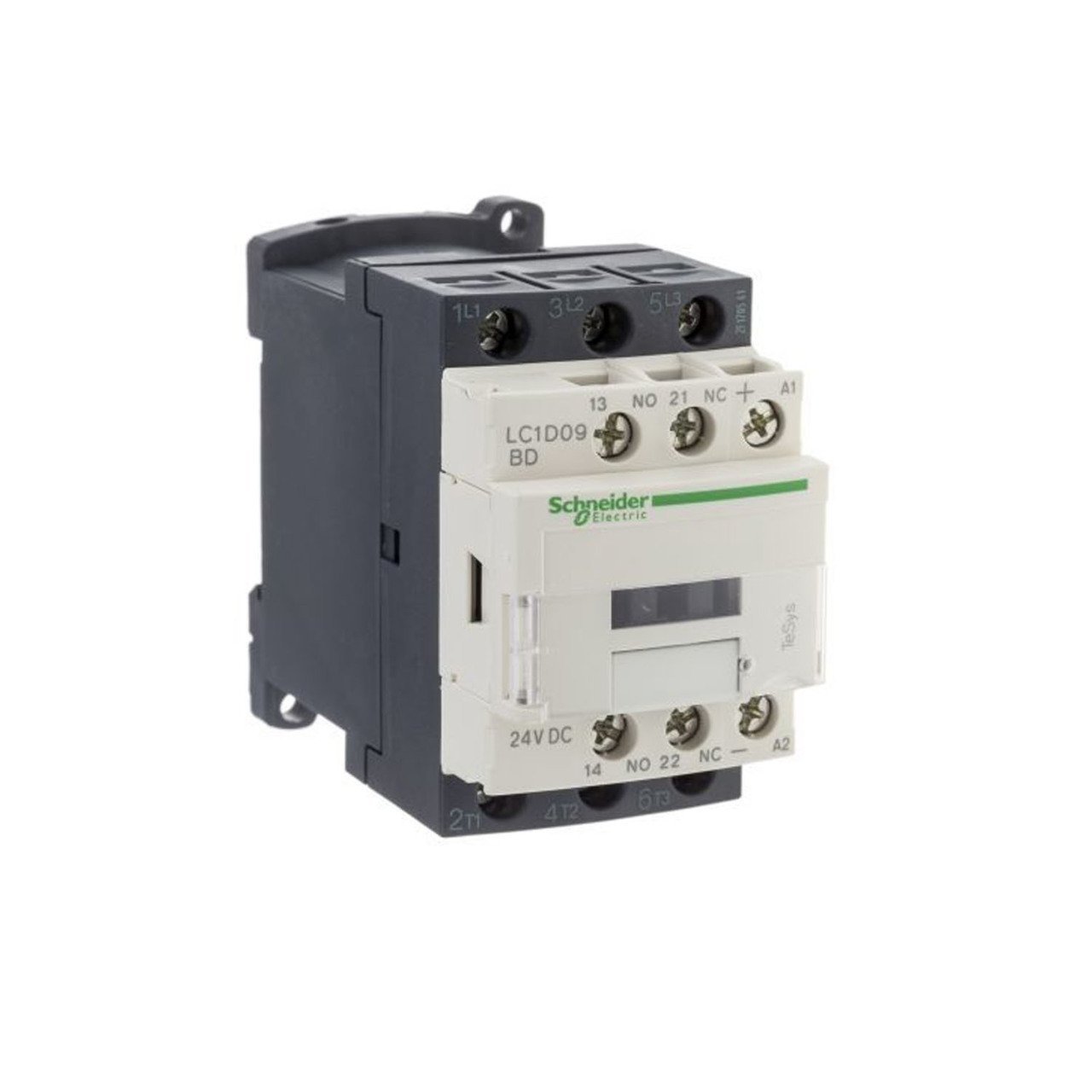

Schneider LC1D09BD 9A (4 KW) 24V DC Trifaze Güç Kontaktörü

TeSys

TeSys D (Schneider)

Kontaktör

LC1D (LC1D09BD)

Motor kontrol
Direnç yükü

AC-4
AC-1
AC-3

3P

3 NA

Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC

9 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi

2,2 kW -de 220...230 V AC 50/60 Hz (AC-3)
4 kW -de 380...400 V AC 50/60 Hz (AC-3)
4 kW -de 415...440 V AC 50/60 Hz (AC-3)
5,5 kW -de 500 V AC 50/60 Hz (AC-3)
5,5 kW -de 660...690 V AC 50/60 Hz (AC-3)
2,2 kW -de 400 V AC 50/60 Hz (AC-4)

1 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
2 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
2 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
7,5 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
0,33 hp -de 115 V AC 50/60 Hz için 1 faz motorlar

DC standart

24 V DC

1 NA + 1 NK

6 kV 'e uygunIEC 60947

III

25 A -de <60 °C için güç devresi
10 A -de <60 °C için sinyalleme devresi

250 A -de 440 V için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1

250 A -de 440 V için güç devresi 'e uygunIEC 60947

105 A -de <40 °C - 10 s için güç devresi
210 A -de <40 °C - 1 s için güç devresi
30 A -de <40 °C - 10 min için güç devresi
61 A -de <40 °C - 1 min için güç devresi
100 A - 1 s için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi

10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
25 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
20 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

2,5 mOhm - Ith 25 A 50 Hz için güç devresi

Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali

0,6 Mcycles 25 A AC-1 Ue'de <= 440 V
2 Mcycles 9 A AC-3 Ue'de <= 440 V

1,56 W AC-1
0,2 W AC-3

Ile

Plaka
Ray

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

LROS (Lloyds register of shipping)
CSA
UL
GOST
DNV
CCC
GL
BV
RINA

Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz

Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2

53.55...72.45 msn kapama
16...24 msn açma

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

30 Mcycles

3600 cyc/h -de <60 °C
