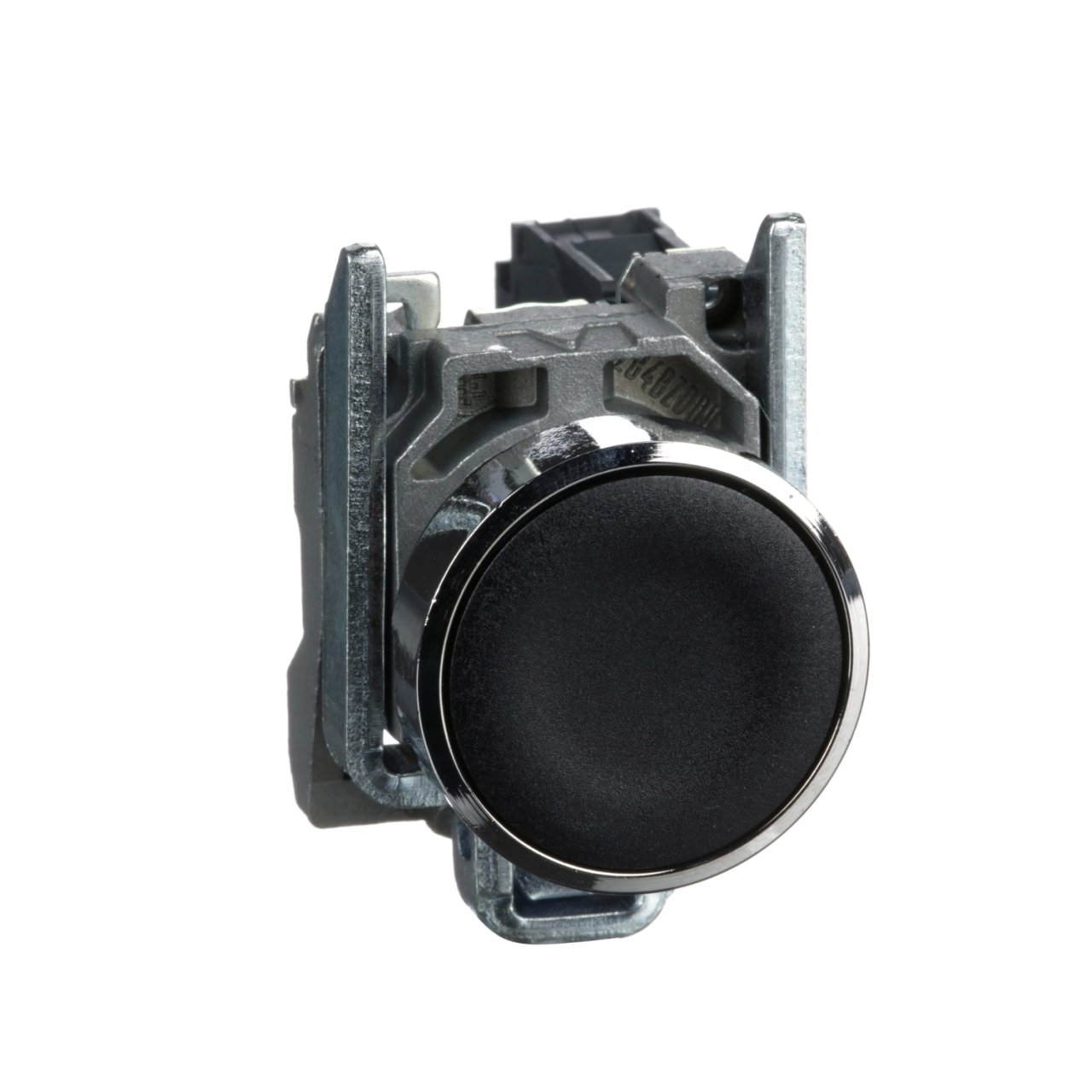

Schneider Yaylı Buton - Siyah - XB4-BA21
296,40 TL
592,80 TL
*296,40 TL den başlayan taksitlerle!
Ürün Özellikleri
Ürün serisi
:
Harmony XB4
Ürün ya da bileşen tipi
:
Push-buton
Ürün grubu
:
XB4
Şev malzemesi
:
Krom kaplı metal
Sabitleme bileziği malzemesi
:
Zamak
Montaj çapı
:
22 mm
Bölünemez miktar başına satış
:
1
Sinyalleme birimi başlığı biçimi
:
Yuvarlak
Operatörün tipi
:
Yaylı kurma
Operatör profili
:
Siyah sıva altı, işaretsiz
Başlık tipi
:
Standard
Kontak tipi ve düzenleme
:
1 NA
Kontak işlemi
:
Yavaş kesen
Bağlantılar - terminaller
:
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1
| Renk | : | Siyah |
Bu ürüne ilk yorumu siz yapın!
Yükseklik
koruyucu bakım
*
*
*
47 mm
Genişlik
30 mm
Derinlik
52 mm
terminallerin açıklaması ISO n°1
(13-14)NO
Ürün ağırlığı
0,08 kg
yüksek basınçlı rondelaya direnç
7000000 Pa -de 55 °C, mesafe: 0,1 m
kontak kullanımı
Standart kontaklar
pozitif açıklık
Olmadan
çalışma hareketi
2,6 mm (NA değişimi elektrik durumu)
4,3 mm (toplam hareket)
çalışma gücü
4,3 mm (toplam hareket)
3,8 N NA değişimi elektrik durumu
Mekanik dayanıklılık
10000000 cycles
sıkma torku
0,8…1,2 N.m 'e uygunEN 60947-1
vida başının şekli
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
kontak malzemesi
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
Gümüş alaşım (Ag/Ni)
kisa devre korumasi
10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1
[Ith] klasik açık hava termik akımı
10 A 'e uygunEN/IEC 60947-5-1
[Ui] nominal yalıtım voltajı
600 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunEN/IEC 60947-1
[Ie] nominal çalışma akımı
3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
elektrik dayanıklılığı
6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
elektrik güvenilirliği IEC 60947-5-4
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
cihaz sunumu
Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
Açılı
koruyucu bakım
TH
Depolama ortam koşulları
-40…70 °C
Nominal çalışma ortam sıcaklığı
-40…70 °C
aşırı gerilim kategorisi
Sınıf I 'e uygunIEC 60536
IP koruma derecesi
IP66 'e uygunIEC 60529
IP67
IP69
IP69K
NEMA koruma derecesi
IP67
IP69
IP69K
NEMA 13
NEMA 4X
IK koruma derecesi
NEMA 4X
IK06 'e uygunIEC 50102
Standartlar
CSA C22.2 No 14
EN/IEC 60947-1
EN/IEC 60947-5-4
EN/IEC 60947-5-1
EN/IEC 60947-5-5
UL 508
JIS C8201-5-1
JIS C8201-1
Ürün sertifikaları
EN/IEC 60947-1
EN/IEC 60947-5-4
EN/IEC 60947-5-1
EN/IEC 60947-5-5
UL 508
JIS C8201-5-1
JIS C8201-1
GL
BV
LROS (Lloyds register of shipping)
UL listeli
CSA
RINA
DNV
titreşim direnci
BV
LROS (Lloyds register of shipping)
UL listeli
CSA
RINA
DNV
5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
darbe dayanımı
30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
